Успех КБИ-309М

(0 голосов)
109 710 руб.
Трассопоисковый приемник в виде моноблока с морозоустойчивым ЖК дисплеем.
Графическое изображение трассы на экране прибора.
Автоматический расчет и вывод на экран глубины залегания коммуникации до 10 м, а также величины тока в линии.
Артикул: нет

Описание кабелеискателя Успех КБИ-309М

  • Трассопоисковый приемник в виде моноблока с морозоустойчивым ЖК дисплеем.
  • Графическое изображение трассы на экране прибора.
  • Автоматический расчет и вывод на экран глубины залегания коммуникации до 10 м, а также величины тока в линии.


Морозоустойчивое исполнение прибора.



Назначение кабелеискателя Успех КБИ-309М

  • Поиск электрических кабелей под напряжением.
  • Поиск и трассировка подземных инженерных коммуникаций (газопроводов, трубопроводов, силовых и телефонных кабелей).
  • Определение залегания подземных коммуникаций на глубине до 10 м.


Особенности приемника АП-019М

  • Современный цифровой трассопоисковый приемник-моноблок АП-019М.
  • Изображение трассы на экране прибора.
  • Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
  • Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
  • Дополнительные функций при подключении внешних датчиков.
  • Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, широкая полоса 40...8000 Гц, радио 8...40 кГц).
  • Морозоустойчивый, работа при температурах до -30°С.
  • Меню на двух языках (русский и английский).


Функциональные возможности приемника АП-019М в различных режимах работы

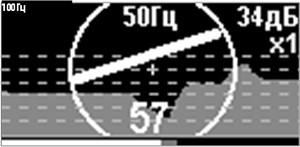

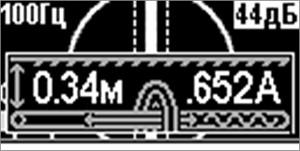

Режим «Трасса»

В режиме «Трасса» на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим «Трасса»

Режим «Трасса»

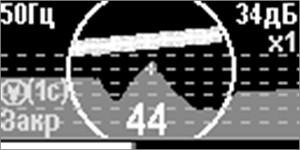

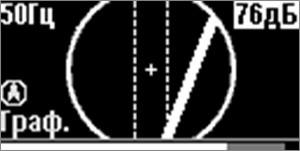

Режим «График»

На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

Режим «График»

Режим «График+»

Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим «График+»

Режим «Минимум максимум»

Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

Режим «2-частоты»

Режим «2-частоты» применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать «свою» коммуникацию от рядом проходящей коммуникации с наведенным в ней током (функция «Свой-чужой»).



Подключением дополнительных внешних датчиков и трассировочного генератора решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.



Рекомендуемые области применения кабелеискателя Успех КБИ-309М

  • Электросети.
  • Телекоммуникация.
  • Строительно-монтажные организации.
  • ЖКХ.
  • Водоканалы.
  • Теплосети.
  • Нефтегазовая отрасль.


Характеристики трассопоискового приемника АП-019М

Параметр

Значение

Квазирезонансные частоты фильтров

50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц

Добротность квазирезонансных фильтров (Q)

не менее 100

Диапазон частот «Широкая полоса»

0,04…8 кГц

Диапазон частот «Радио»

8…40 кГц

Максимальный коэффициент усиления электрического тракта

>100 дБ

Количество встроенных датчиков

4

Подключаемые внешние датчики

КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)

Управление чувствительностью

- автоматическое - для 2D отображения «Трасса»;
- полуавтоматическое или ручное (по выбору) - для «Графиков»;
- автоматическое или ручное (по выбору) - для режима «2 частоты»

Определение глубины залегания трассы

автоматически в режиме «Трасса» 0....9,99 м

Точность определения глубины залегания

±5%

Измерение тока принимаемого сигнала

автоматически в режиме «Трасса» 0,001....9,99 А

Точность измерения тока принимаемого сигнала

±5%

Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов

при совместной работе с трассировочными генераторами производства ТЕХНО-АС («Импульсный» режим)

Визуальная индикация

OLED дисплей,178х64 пикс., 16 градаций «серого»

Индицируемые параметры

- 2D визуализация положения трассы относительно прибора;
- глубина залегания трассы;
- ток в коммуникации;
- графики уровня сигнала с датчиков;
- параметры настройки и управления

Звуковая индикация

встроенный излучатель:
- синтезированный звук ЧМ;
- звуковая индикация нажатия кнопок

Источник питания

4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч)

Время непрерывной работы от одного комплекта щелочных батарей

не менее 20 часов, при отрицательной температуре время работы сокращается

Автоматическое отключение питания при бездействии для экономии заряда

после 30 мин

Диапазон температур эксплуатации / хранения

-30…+60°С / -30…+60°С

Степень защиты корпуса

IP54

Габаритные размеры

330х140х700 мм

Масса

2,1 кг



Комплектация кабелеискателя Успех КБИ-309М

Наименование

Количество

1

Трассопоисковый приемник АП-019М

1 шт.

2

Батарейки

4 шт.

3

Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030

1 шт.

4

Сумка для приемника (чехол 53212)

1 шт.

5

Сумка для приемника солнцезащитная (чехол 53238)

1 шт.

6

Руководство по эксплуатации

1 шт.

7

Паспорт

1 шт.

Дополнительная комплектация кабелеискателя Успех КБИ-309М

Наименование

1

Комплект аккумуляторов и зарядное устройство для приемника АП-019

Документы

Руководство по эксплуатации приемника АП-019М

Паспорт на кабелеискатель Успех КБИ-309М

Декларация о соответствии на поисково-диагностическое оборудование серии Успех

Сертификат соответствия ГОСТ Р ИСО 9001-2015
