Успех АГ-309.60М

(0 голосов)
268 410 руб.
Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
Артикул: нет

Описание трассоискателя Успех АГ-309.60М

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).

В составе комплекта приемник в виде моноблока с морозоустойчивым ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии, а также генератор повышенной мощности до 180 Вт и дальностью работы до 10 км.

Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.



Назначение трассоискателя Успех АГ-309.60М

  • Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
  • Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
  • Поиск электрических кабелей под напряжением.
  • Поиск мест пересечения трубопровода и кабеля.
  • Определение мест повреждения кабельных линий.
  • Обследование участков местности перед проведением земляных работ.


Особенности приемника АП-019М

  • Современный цифровой трассопоисковый приемник-моноблок АП-019М.
  • Изображение трассы на экране прибора.
  • Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
  • Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
  • Дополнительные функций при подключении внешних датчиков.
  • Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
  • Морозоустойчивый, работа при температурах до -30°С.
  • Меню на двух языках (русский и английский).


Особенности генератора АГ-144.1

  • Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
  • При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
  • Длительное время непрерывной работы от собственного аккумулятора.


Функциональные возможности приемника АП-019М в различных режимах работы

Режим «Трасса»

В режиме «Трасса» на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

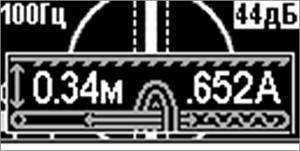

Режим «Трасса»

Режим «Трасса»

Режим «График»

На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

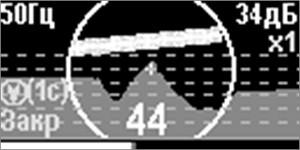

Режим «График»

Режим «График+»

Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

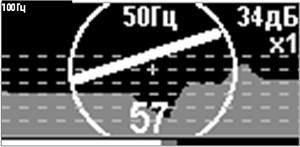

Режим «График+»

Режим «Минимум максимум»

Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

Режим «2-частоты»

Режим «2-частоты» применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать «свою» коммуникацию от рядом проходящей коммуникации с наведенным в ней током (функция «Свой-чужой»).



Подключением дополнительных внешних датчиков и трассировочного генератора решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.



Рекомендуемые области применения трассоискателя Успех АГ-309.60М

  • Электросети.
  • Телекоммуникация.
  • Строительно-монтажные организации.
  • ЖКХ.
  • Водоканалы.
  • Теплосети.
  • Нефтегазовая отрасль.
  • Геодезия.


Характеристики трассопоискового приемника АП-019М

Параметр

Значение

Квазирезонансные частоты фильтров

50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц

Добротность квазирезонансных фильтров (Q)

не менее 100

Диапазон частот «Широкая полоса»

0,04…8 кГц

Диапазон частот «Радио»

8…40 кГц

Максимальный коэффициент усиления электрического тракта

>100 дБ

Количество встроенных датчиков

4

Подключаемые внешние датчики

КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)

Управление чувствительностью

- автоматическое - для 2D отображения «Трасса»;
- полуавтоматическое или ручное (по выбору) - для «Графиков»;
- автоматическое или ручное (по выбору) - для режима «2 частоты»

Определение глубины залегания трассы

автоматически в режиме «Трасса» 0....9,99 м

Точность определения глубины залегания

±5%

Измерение тока принимаемого сигнала

автоматически в режиме «Трасса» 0,001....9,99 А

Точность измерения тока принимаемого сигнала

±5%

Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов

при совместной работе с трассировочными генераторами производства ТЕХНО-АС («Импульсный» режим)

Визуальная индикация

OLED дисплей,178х64 пикс., 16 градаций «серого»

Индицируемые параметры

- 2D визуализация положения трассы относительно прибора;
- глубина залегания трассы;
- ток в коммуникации;
- графики уровня сигнала с датчиков;
- параметры настройки и управления

Звуковая индикация

встроенный излучатель:
- синтезированный звук ЧМ;
- звуковая индикация нажатия кнопок

Источник питания

4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч)

Время непрерывной работы от одного комплекта щелочных батарей

не менее 20 часов, при отрицательной температуре время работы сокращается

Автоматическое отключение питания при бездействии для экономии заряда

после 30 мин

Диапазон температур эксплуатации / хранения

-30…+60°С / -30…+60°С

Степень защиты корпуса

IP54

Габаритные размеры

330х140х700 мм

Масса

2,1 кг

Характеристики трассировочного генератора АГ-144.1

Параметр

Значение

Частоты генерируемого сигнала, Гц

Частоты SIN f1 / f2 / f3, ±0,1%

512 / 1024 / 8192

Частоты следования ударов НЧ / СЧ / ВЧ

0,5 / 1 / 2

Режимы генерации

«SIN» «непрерывный»

непрерывная синусоидальная генерация

«SIN» «_|¯|_»

кратковременные посылки синусоидального сигнала
(длительность импульса 100 мс, частота следования импульсов 1 Гц)

«SIN» «3 частоты»

посылки синусоидального сигнала с чередованием частот f1, f2, f3
(длительность импульса 100 мс, частота следования импульсов 2 Гц)

«УДАР»

генерация ударных импульсов
(длительность импульса устанавливается автоматически)

Выходные параметры синусоидальной генерации

Максимальное выходное напряжение, В:

- при автономном питании
- с добавлением внешнего аккумулятора 12/24 В
- при питании от сетевого блока

220
330
140

Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20%

При автономном питании (12/24 В):

Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частоты

Рвых, Вт

7,5

15

30

60

Rнагр, Ом

0,1…1300

0,15…660

0,3…1300

0,6…660

Режимы:
- импульсы 512 и 1024 Гц

Рвых, Вт

15

30

60

120

Rнагр, Ом

0,15…660

0,3…330

0,6…660

1,2…330

C наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В:

Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частоты

Рвых, Вт

45

90

Rнагр, Ом

0,45…2000

0,9…1000

Режимы:
- импульсы 512 и 1024 Гц

Рвых, Вт

90

180

Rнагр, Ом

0,9…1000

1,8…500

От сетевого блока питания:

Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частоты

Рвых, Вт

18

36

Rнагр, Ом

1,8…800 Ом

0,4…400 Ом

Режимы:
- импульсы 512 и 1024 Гц

Рвых, Вт

36

72

Rнагр, Ом

0,4…400

0,7…200

Допустимое сопротивление нагрузки

любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля.

Согласование с нагрузкой

автоматическое, обеспечивающее достижение заданной мощности в нагрузке

Источники питания

Встроенный аккумуляторный комплект

два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM) с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач

Сетевой блок для работы или зарядки аккумуляторов

выходное напряжение 15 В, выходной ток до 6,7 А

Функциональные особенности

Автоматические функции

- автосогласование (достижение заданной мощности в нагрузке);
- специальная программа управления передающей антенной;
- встроенный контроллер заряда, работающий с внешним источником 15…15.3 В;
- «автоопределение» подключения и отключения передающей антенны и ударного механизма

Автоматические выключения генерации (зарядки)

- при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда);
- при несоответствии внешнего напряжения питания режиму генерации / зарядки;
- при переключении режима сетевого питания в процессе зарядки;
- при коротком замыкании выхода в процессе согласования;
- при несоответствии режима генерации наличию / отсутствию передающей антенны или ударного механизма на выходе

Автоматическое повторное согласование

- при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки;
- при переключении частоты / режима генерации «SIN»;
- при определенных изменениях напряжения питания

Типы подключаемых нагрузок при генерации «SIN»

- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля;
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления;
- индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);
- индуктивное подключение с применением передающих «клещей» (выбор кабеля из пучка)

Конструктивные параметры

Выходной усилитель мощности

импульсный, технология CLASS D(BD), КПД > 80%

Индикация

светодиоды трехцветные «питание» и «выход»:
- напряжение и состояние питания;
- мощность и состояние выхода красный;
- возможность или наличие «опасного» напряжения на выходе (>40 В)

Управление

Клавишные переключатели:

на 3 положения
- «ЧАСТОТА» выходного сигнала «SIN, Гц» или следования импульсов «УДАР»;
- «РЕЖИМ» «SIN» - вид синусоидальной генерации;
- «ПУСК» генерации / зарядки и выбор половинной / полной мощности «SIN» возможной при данном питании

на 2 положения
- «ПИТАНИЕ»;
- «ВНЕШНЕЕ» - наращивание емкости / мощности при помощи внешнего аккумулятора или выбор работа / зарядка от сетевого блока;
- «ВНУТРЕН» - выбор напряжения внутреннего питания 12 В / 24 В для изменения заданной мощности (в 4 раза при автономном режиме)

красная кнопка
- загрузка в потенциально «опасном» режиме с «неограниченным» выходным напряжением (Uвых может быть >40 В)

Габаритные размеры электронного блока (кейса), не более, мм

250х215х165

Вес электронного блока, не более, кг

8,5

Условия эксплуатации

Допустимый диапазон температур окружающей среды при эксплуатации

-30…+60ºС

Класс климатической защиты

IP65



Характеристики трассопоискового приемника АП-019М

Параметр

Значение

Максимальная мощность, подводимая к «рамке», не более Вт

10

Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом

36

Тип корпуса

пластмассовый, герметичный



Комплектация трассоискателя Успех АГ-309.60М

Наименование

Количество

1

Трассопоисковый приемник АП-019М

1 шт.

2

Генератор АГ-144.1

1 шт.

3

Индукционная антенна ИЭМ-301.3

1 шт.

4

Источник питания ENP-120-12

1 шт.

5

Кабель AP027.02.030

1 шт.

6

Кабель АГ144.02.020

1 шт.

7

Кабель AG144.02.060

1 шт.

8

Кабель АГ120.02.050

1 шт.

9

Кабель АГ105.02.020

1 шт.

10

Контакт магнитный АГ120.02.090

2 шт.

11

Штырь заземления АГ110.02.004

2 шт.

12

Батарейки

4 шт.

13

Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)

1 шт.

14

Сумка для генератора АГ-144.1 (чехол 53187)

1 шт.

15

Сумка для приемника солнцезащитная (чехол 53238)

1 шт.

16

Сумка для приемника (чехол 53212)

1 шт.

17

Сумка для комплекта (чехол 53222)

1 шт.

18

Руководство по эксплуатации

3 шт.

19

Паспорт

1 шт.

Дополнительная комплектация трассоискателя Успех АГ-309.60М

Наименование

1

Комплект аккумуляторов и зарядное устройство для приемника АП-019





Документы

Руководство по эксплуатации приемника АП-019М

Руководство по эксплуатации генератора АГ-144.1

Паспорт на трассоискатель Успех АГ-309.60М

Декларация о соответствии на поисково-диагностическое оборудование серии Успех

Сертификат соответствия ГОСТ Р ИСО 9001-2015
