Успех АГ-309.20М

(0 голосов)
188 370 руб.
Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
Артикул: нет

Описание трассоискателя Успех АГ-309.20М

Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

В составе комплекта приемник в виде моноблока с морозоустойчивым ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.

Компактный автономный генератор с дисплеем и встроенной индукционной антенной.



Выходная мощность генератора до 20 Вт и дальность работы до 3 км.



Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.



Назначение трассоискателя Успех АГ-309.20М

  • Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
  • Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
  • Поиск электрических кабелей под напряжением.
  • Поиск мест пересечения трубопровода и кабеля.
  • Определение мест повреждения кабельных линий.
  • Обследование участков местности перед проведением земляных работ.


Особенности приемника АП-019М

  • Современный цифровой трассопоисковый приемник-моноблок АП-019М.
  • Изображение трассы на экране прибора.
  • Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
  • Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
  • Дополнительные функций при подключении внешних датчиков.
  • Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
  • Морозоустойчивый, работа при температурах до -30°С.
  • Меню на двух языках (русский и английский).


Особенности генератора АГ-114.1

  • Прост в эксплуатации и не требует высокой квалификации персонала.
  • Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
  • Возможность выбора мощности в зависимости от решаемых задач.
  • Автоматическое повторное согласование при изменении мощности.
  • Длительное время непрерывной работы от собственного аккумулятора.
  • Небольшие габариты и вес.


Функциональные возможности приемника АП-019М в различных режимах работы

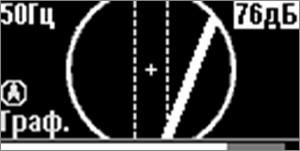

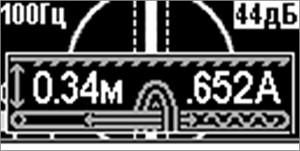

Режим «Трасса»

В режиме «Трасса» на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим «Трасса»

Режим «Трасса»

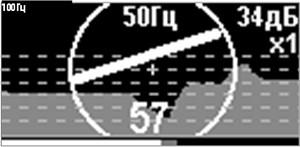

Режим «График»

На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

Режим «График»

Режим «График+»

Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим «График+»

Режим «Минимум максимум»

Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

Режим «2-частоты»

Режим «2-частоты» применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать «свою» коммуникацию от рядом проходящей коммуникации с наведенным в ней током (функция «Свой-чужой»).



Подключением дополнительных внешних датчиков и трассировочного генератора решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.



Рекомендуемые области применения трассоискателя Успех АГ-309.20М

  • Электросети.
  • Телекоммуникация.
  • Строительно-монтажные организации.
  • ЖКХ.
  • Водоканалы.
  • Теплосети.
  • Нефтегазовая отрасль.
  • Геодезия.


Характеристики трассопоискового приемника АП-019М

Параметр

Значение

Квазирезонансные частоты фильтров

50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц

Добротность квазирезонансных фильтров (Q)

не менее 100

Диапазон частот «Широкая полоса»

0,04…8 кГц

Диапазон частот «Радио»

8…40 кГц

Максимальный коэффициент усиления электрического тракта

>100 дБ

Количество встроенных датчиков

4

Подключаемые внешние датчики

КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)

Управление чувствительностью

- автоматическое - для 2D отображения «Трасса»;
- полуавтоматическое или ручное (по выбору) - для «Графиков»;
- автоматическое или ручное (по выбору) - для режима «2 частоты»

Определение глубины залегания трассы

автоматически в режиме «Трасса» 0....9,99 м

Точность определения глубины залегания

±5%

Измерение тока принимаемого сигнала

автоматически в режиме «Трасса» 0,001....9,99 А

Точность измерения тока принимаемого сигнала

±5%

Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов

при совместной работе с трассировочными генераторами производства ТЕХНО-АС («Импульсный» режим)

Визуальная индикация

OLED дисплей,178х64 пикс., 16 градаций «серого»

Индицируемые параметры

- 2D визуализация положения трассы относительно прибора;
- глубина залегания трассы;
- ток в коммуникации;
- графики уровня сигнала с датчиков;
- параметры настройки и управления

Звуковая индикация

встроенный излучатель:
- синтезированный звук ЧМ;
- звуковая индикация нажатия кнопок

Источник питания

4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч)

Время непрерывной работы от одного комплекта щелочных батарей

не менее 20 часов, при отрицательной температуре время работы сокращается

Автоматическое отключение питания при бездействии для экономии заряда

после 30 мин

Диапазон температур эксплуатации / хранения

-30…+60°С / -30…+60°С

Степень защиты корпуса

IP54

Габаритные размеры

330х140х700 мм

Масса

2,1 кг



Характеристики трассопоискового приемника АП-019М

Параметр

Значение

Частоты генерируемого сигнала, Гц

Частота 1

512±0,25

Частота 2

1024±0,5

Частота 3

8192±4

Режимы генерации

Режим 1

непрерывный

Режим 2

импульсные посылки

Режим 3

импульсный трехчастотный

Длительность импульса, мс

Режим 2, 3

100

Частота следования импульсов, Гц

Режим 2

1

Режим 3

2

Мощность, отдаваемая генератором в нагрузку, Вт

Мощность 1 («5 Вт»)

5±1,25

Мощность 2 («10 Вт»)

10±2,5

Мощность 3 («20 Вт»)

20±5

Допустимое сопротивление нагрузки, Ом

любое

Диапазон сопротивлений согласованной нагрузки, Ом

Мощность 1 («5 Вт»)

0,3…1000

Мощность 2 («10 Вт»)

0,3…500

Мощность 3 («20 Вт»)

0,3…250

Напряжение на выходе, В

Ограниченное по умолчанию

36

Максимальное

72

Согласование с нагрузкой

автомат., 20-ти ступенчатое

Время согласования максимальное,не более, с

12

Допустимое внешнее напряжение питания, В

11...15

Источники питания

Встроенный аккумулятор:
- напряжение, В
- емкость, Ач


12
2,2

Сетевой блок

15 В / 4 А max

Время зарядки штатного аккумулятора не более, ч

5

Габаритные размеры генератора, не более, мм

190х140х80

Вес генератора в чехле, не более, кг

2,5

Характеристики индукционной антенны ИЭМ-301.3

Параметр

Значение

Максимальная мощность, подводимая к «рамке», не более Вт

10

Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом

36

Тип корпуса

пластмассовый, герметичный



Комплектация трассоискателя Успех АГ-309.20М

Наименование

Количество

1

Трассопоисковый приемник АП-019М

1 шт.

2

Генератор АГ-114.1

1 шт.

3

Индукционная антенна ИЭМ-301.3

1 шт.

4

Источник питания AG114M.02.020

1 шт.

5

Кабель АГ120.02.020

1 шт.

6

Кабель АГ120.02.050

1 шт.

7

Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030

1 шт.

8

Кабель АГ105.02.020

1 шт.

9

Контакт магнитный АГ120.02.090

2 шт.

10

Штырь заземления АГ110.02.004

2 шт.

11

Батарейка алкалиновая

4 шт.

12

Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)

1 шт.

13

Сумка для генератора АГ-114.1 (чехол 53163)

1 шт.

14

Сумка для приемника (чехол 53212)

1 шт.

15

Сумка для комплекта (чехол 53222)

1 шт.

16

Сумка для приемника солнцезащитная (чехол 53238)

1 шт.

17

Руководство по эксплуатации

3 шт.

18

Паспорт

1 шт.

Дополнительная комплектация трассоискателя Успех АГ-309.20М

Наименование

1

Комплект аккумуляторов и зарядное устройство для приемника АП-019



Документы

Руководство по эксплуатации приемника АП-019М

Руководство по эксплуатации генератора АГ-114.1

Паспорт на трассоискатель Успех АГ-309.20М

Декларация о соответствии на поисково-диагностическое оборудование серии Успех

Сертификат соответствия ГОСТ Р ИСО 9001-2015
