МАГ-05.1.ХХ
Назначение автономного генератора МАГ-05.1.ХХ
Комплект автономного генератора МАГ-05.1.ХХ применяется для трассировки и определения глубины залегания неметаллических трубопроводов, ливневых каналов на глубине до 5 метров совместно с трассопоисковыми приемниками, имеющими функцию «Зонд» с рабочей частотой 512 Гц.
Принцип трассировки неметаллических трубопроводов автономным генератором МАГ-05.1.ХХ
Малогабаритный автономный генератор МАГ-05 помещают на проблемный участок магистрали с помощью троса проталкивающего устройства. Генератор излучает электромагнитное поле.

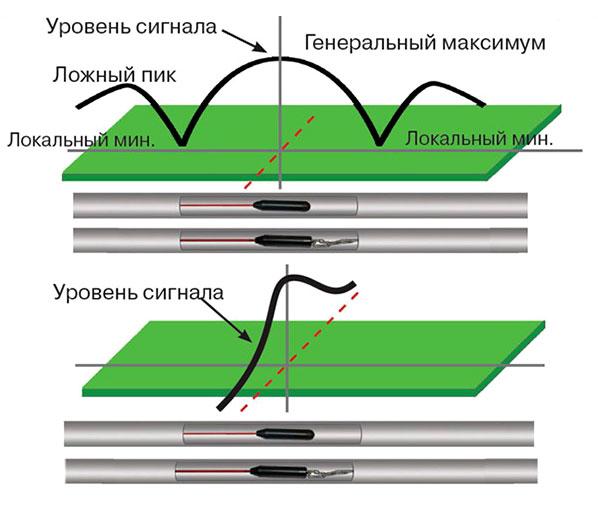

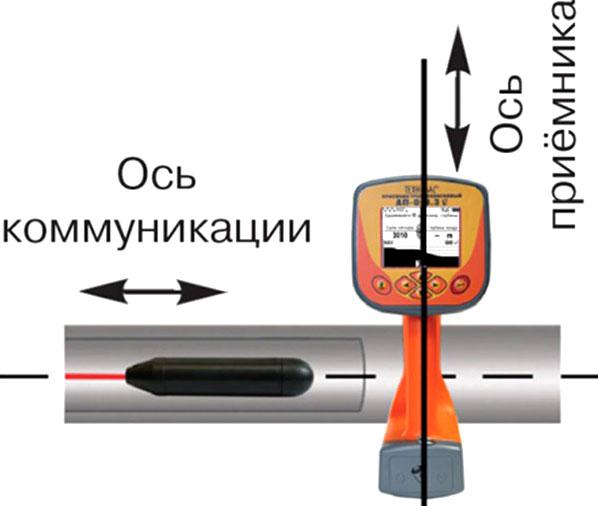

При перемещении приемника на поверхности земли (при положении оси приёмника перпендикулярно оси коммуникации) вдоль оси коммуникации в приемной катушке индуцируется сигнал с явно выраженными двумя локальными минимумами, генеральным максимумом и двумя ложными пиками. При перемещении приемника поперек оси генератора локальные минимумы и ложные пики сигнала отсутствуют.
Для точного определения местонахождения зонда используют положение локальных минимумов и максимума сигнала.
Местоположение зонда определяют по месту с максимальным уровнем сигнала. Глубину залегания зонда приемник измеряет корректно только при его положении в точке над зондом и горизонтальном положении зонда.
Обозначение модификаций автономного генератора МАГ-05.1.ХХ
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Характеристики автономного генератора МАГ-05.1.ХХ
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Комплектация автономного генератора МАГ-05.1.ХХ
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
