Атлет АГ-319Ц

(0 голосов)
379 200 руб.
Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
Артикул: нет

Описание кабелетрассоискателя Атлет АГ-319Ц

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).

В составе комплекта приемник в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии и самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км.



Назначение кабелетрассоискателя Атлет АГ-319Ц

  • Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
  • Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
  • Поиск электрических кабелей под напряжением.
  • Поиск мест пересечения трубопровода и кабеля.
  • Определение мест повреждения кабельных линий.
  • Обследование участков местности перед проведением земляных работ.


Особенности приемника АП-019.4

  • Современный цифровой трассопоисковый приемник-моноблок.
  • Цветной дисплей с автоматической и ручной регулировкой яркости.
  • Температура эксплуатации от -30 до +50°С.
  • Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц.
  • Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
  • Возможность выбора активных рабочих частот и режимов работы.
  • Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора.
  • Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
  • Встроенный динамик с регулировкой уровня громкости.
  • Настраиваемый режим «Сон» для экономии заряда батарей.
  • Дополнительные функции при подключении внешних датчиков.
  • Меню на двух языках (русский и английский).
  • Возможность подключения внешнего аккумулятора Power Bank.


Особенности генератора АГ-120ТМ

  • Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
  • Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот.
  • Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
  • Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
  • Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
  • Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
  • Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
  • Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).


Режимы индикации приемника АП-019.4

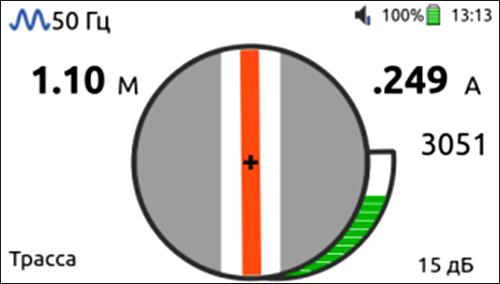

Режим «Трасса»

Режим «Трасса»

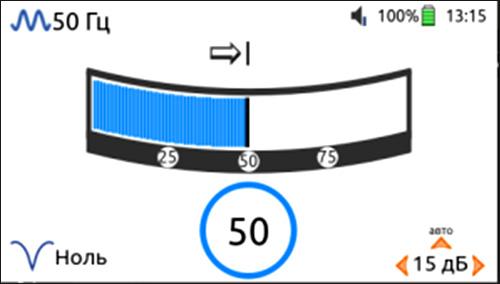

Режим «Ноль»

Режим «Трасса»

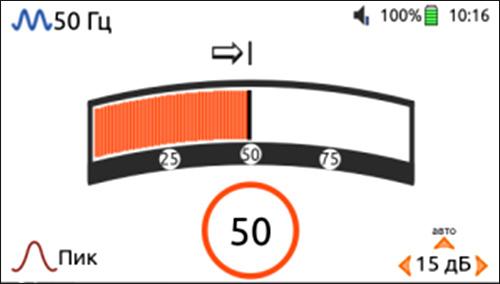

Режим «Пик»

Режим «Пик»

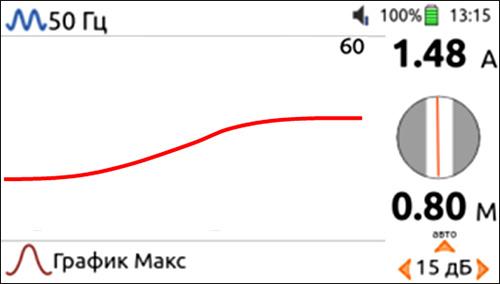

Режим «График Макс.»

Режим «График Макс.»

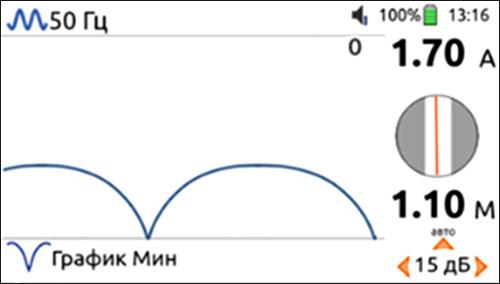

Режим «График Мин.»

Режим «График Мин.»

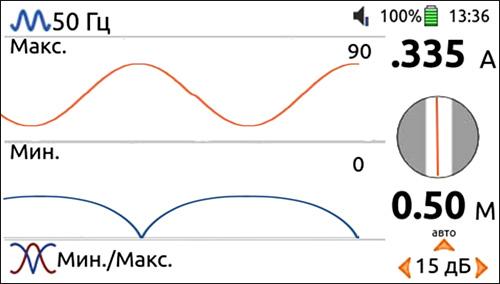

Режим «Мин./Макс.»

Режим «Мин./Макс.»

Режим «2F 1024/2048»

Режим «2F 1024/2048»



Рекомендуемые области применения кабелетрассоискателя Атлет АГ-319Ц

  • Электросети.
  • Телекоммуникация.
  • Строительно-монтажные организации.
  • ЖКХ.
  • Водоканалы.
  • Теплосети.
  • Нефтегазовая отрасль.
  • Геодезия.


Характеристики трассопоискового приемника АП-019.4

Параметр

Значение

Частоты фильтров

50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц

Диапазон частот «Широкая полоса»

0,05…7,00 кГц;
7,00…14,00 кГц

Диапазон частот «Две частоты»

1024 / 2048 Гц

Динамический диапазон входных сигналов

140 дБ

Количество встроенных датчиков

5

Максимальная чувствительность (33 кГц)

5 мкА на расстоянии 1 м

Подключаемые внешние датчики

ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства «ТЕХНО-АС»

Управление чувствительностью (усилением сигнала)

- полуавтоматическое / ручное (по выбору);
- автоматическое для режима «Трасса»

Определение глубины залегания коммуникации

- 0,01....30,00 м;
- автоматически в режиме «Трасса»

Точность определения глубины залегания

±5 см при глубине до 1 м,
±5% при глубине свыше 1 м

Измерение «сигнального» тока в коммуникации

- 0,001....50,00 А;
- автоматически в режиме «Трасса»

Точность определения оси коммуникации

±5 см при глубине до 1 м,
±5% от глубины залегания при глубине свыше 1 м

Работа с импульсными сигналами

при работе с генераторами «ТЕХНО-АС»

Визуальная индикация

цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости

Режимы индикации

«Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048»

Звуковая индикация

- синтезированный звук с ЧМ;
- звуковая индикация нажатия кнопок

Источник питания

- 4 Li-ion батареи 3,7 В, 3200 мАч;
- внешний аккумулятор (Power Bank)

Режим «Сон»

0…23 час 59 мин

Время непрерывной работы от одного комплекта Li-ion батарей

не менее 8 часов при яркости экрана <50%

Диапазон температур эксплуатации / хранения

-30…+50 / -30…+60°С

Степень защиты корпуса

IP54

Габаритные размеры

330х140х700 мм

Вес, не более

2,45 кг

Характеристики трассировочного генератора АГ-120ТМ

Параметр

Значение

Частоты синусоидального сигнала, Гц

Частоты f1, f2, f3 («постоянные»)

200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память

Частота f1 («временная»)

200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания

Режимы генерации

Режим 1

непрерывный «НП»

Режим 2

кратковременные посылки «ПР» (прерывистый):
- длительность импульса - 100 мс;
- частота следования импульсов - 1 Гц

Режим 3

двухчастотный «2F» (одновременная генерация):
- первая частота - 1024 Гц;
- вторая частота - 8192 Гц;
- соотношение амплитуд первой и второй частот - 4:1

Режим 4

генерация ударных импульсов «УР» (ударный режим):

- амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)

- частота следования импульсов (ударов), уд./мин.:
--- низкая - 30
--- средняя - 60
--- высокая - 120

- длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически

Выходные параметры синусоидальной генерации

Выходной ток, А

Максимальный в ручном режиме:

- непрерывная и двухчастотная генерация

10

- кратковременные посылки

15

Задаваемый для автосогласования

десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память

Максимальное выходное напряжение, В

При автономном питании

220 (180 при «2F»)

С добавлением внешнего аккумулятора 12 В

330 (260 при «2F»)

При питании от сетевого блока

110 (90 при «2F»)

Максимальная выходная мощность, Вт

При автономном питании или от внешнего аккумулятора 21 В

150 непрерывно на 1,3...300 Ом и «2F» на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом

С добавлением внешнего аккумулятора 12 В

200 непрерывно на 2,0...150 Ом и «2F» на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом

От сетевого блока (СБП)

100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при «2F»

ПРИМЕЧАНИЕ
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ

Допустимое сопротивление нагрузки

- любое (0…∞);
- ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках

Согласование с нагрузкой

- автоматическое, обеспечивающее достижение заданного тока в нагрузке;
- ручное (кнопками "Вверх" или "Вниз")

Источники питания

Встроенный аккумуляторный комплект

два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач

Ресурс питания при 0ºС в зависимости от мощности не менее, ч

Непрерывная и двухчастотная генерация

1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В)
4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)

Импульсные посылки одной частоты

11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В)
25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)

Генерация ударных импульсов с максимальной частотой 80 уд./мин.

25 (при силе удара «С2» автономно или «С3» с доп. акк.)
62 (при силе удара «С1» автономно)

Время зарядки полностью разряженных автономных аккумуляторов не более, ч

8

Сетевой блок для работы или зарядки аккумуляторов

выходное напряжение 15 В, выходной ток 15 А max

Допустимые внешние аккумуляторы

11...14 В / 22...28 В

Функциональные особенности

Автоматические функции

- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания);
- автосогласование (достижение заданного тока в нагрузке);
- автоматический «интеллектуальный» выбор выходной мощности;
- специальная программа управления передающей антенной;
- встроенное автоматическое зарядное устройство;
- автоотключение питания при простое (1 мин.)

Автоматические выключения генерации (зарядки)

- при разряде аккумуляторов ниже допустимой нормы;
- при несоответствии внешнего напряжения режиму зарядки;
- при превышении допустимого потребляемого тока;
- при отключении внешнего питания в процессе генерации;
- при коротком замыкании выхода в процессе генерации;
- при несоответствии режима генерации наличию/отсутствию антенны на выходе

Типы подключаемых нагрузок при генерации «SIN»

- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля;
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»;
- индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);
- индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)

Конструктивные параметры

Выходной усилитель мощности

импульсный, CLASS D(BD), КПД > 80%

Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона)

- все питающие напряжения;
- режимы и установки;
- ресурс питания;
- «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»

Управление

девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс

Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006

класс А

Допустимый диапазон температур окружающей среды при эксплуатации

-30…+45ºС

Степень защиты корпуса

IP54

Габаритные размеры электронного блока (кейса), не более, мм

305х270х191

Вес электронного блока, не более, кг

14,5

Характеристики индукционной антенны ИЭМ-301.3

Параметр

Значение

Максимальная мощность, подводимая к «рамке», не более Вт

10

Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом

36

Тип корпуса

пластмассовый, герметичный



Комплектация кабелетрассоискателя Атлет АГ-319Ц

Наименование

Количество

1

Трассопоисковый приемник АП-019.4

1 шт.

2

Генератор трассировочный АГ-120ТМ

1 шт.

3

Индукционная антенна ИЭМ-301.3

1 шт.

4

Устройство зарядное AG120.02.100

1 шт.

5

Кабель для подключения к внешнему аккумулятору АГ120.02.020

1 шт.

6

Кабель АГ120.02.050

1 шт.

7

Кабель АГ105.02.020

1 шт.

8

Контакт магнитный АГ120.02.090

2 шт.

9

Штырь заземления АГ110.02.004

2 шт.

10

Батарейки для приемника

4 шт.

11

Зарядное устройство HD-8992A

1 шт.

12

Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)

1 шт.

13

Сумка для генератора АГ-120ТМ (чехол 53181)

1 шт.

14

Сумка для приемника (чехол 53212)

1 шт.

15

Сумка для комплекта (чехол 53222)

1 шт.

16

Руководство по эксплуатации

3 шт.

17

Паспорт

1 шт.

Дополнительная комплектация кабелетрассоискателя Атлет АГ-319Ц

Наименование

1

Комплект аккумуляторов и зарядное устройство для приемника АП-019



Документы

Руководство по эксплуатации приемника АП-019.4

Руководство по эксплуатации генератора трассировочного АГ-120ТМ

Паспорт на кабелетрассоискатель Атлет АГ-319Ц

Декларация о соответствии на поисково-диагностическое оборудование серии Атлет

Сертификат соответствия ГОСТ Р ИСО 9001-2015
